一、特點和優點
?
把您的Allen-Bradley ControlLogix連接到Modbus串行網絡
進行輸入輸出的直接映射，無需使用梯形邏輯圖來設置模塊和CLX處理器之間的配置和數據傳輸
行業領先的性能，每次PLC循環均刷新輸入輸出數據
完全整合到羅克韋爾自動化環境
簡單易用的配置工具，具有直觀的圖形界面

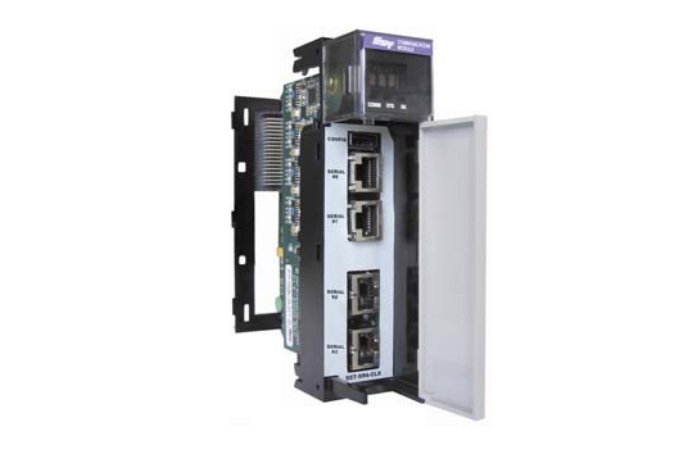

在一個單插槽中裝有4個RS232/RS485串行Modbus通道
分頁訪問(提供附加指令(AOI)) ，提供高達32K字，被輸入、輸出和狀態數據所共用
?
二、規格
?
1、說明
支持RLL (遠程鏈接庫)：通過RSLinx進行遠程配置和監測
提供羅克韋爾RSLogix 5000附加配置文件
USB端口，用于用戶配置和固件升級
工程控制臺簡化了用戶配置和診斷
一個機架內可容納多個模塊
提供本地和遠程機架
易于診斷：內置LED和4字符顯示器
?
2、軟硬件配置
128 MB板載內存
8 MB閃存 (用戶配置數據和固件)?
CPU數據交換：
- 496輸入字節+ 496字節輸出
- 通過AOI連接的32,000字寄存器
USB端口：
- A型
- 兼容USB 2.0和1.1
通訊端口：
- 4個串口， 110到115.2 kbps ，RS232/RS485/RS422，RJ45 ( 提供帶有DB9公頭的電纜)?
支持如下操作系統：Windows XP、7 (32位、64位)、Vista、8 (32位、64位)
?
3、兼容協議
Modbus Master ( RTU或ASCII )?
Modbus Slave ( RTU或ASCII )?
?
4、遵從標準
RoHS
CE
FM認證，C類，美國標準
I類，2區， A、B、C、D組
意大利船舶認證 (RINA)
韓國CC
?

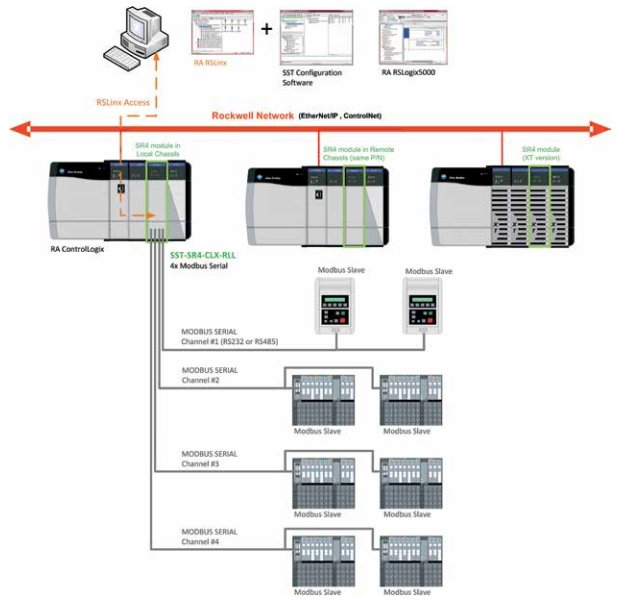

三、典型應用場合
